Bauplan De Havilland Airco D.H. 2 Spannweite ca. 1524 mm

Bauplan De Havilland Airco D.H. 2 Spannweite ca. 1524 mm

Artikelnummer: RCMP10032
Kategorie: Baupläne Militärflugzeuge WW I
Hersteller: RC Model Plans USA

29,95 €

inkl. 19% USt. , zzgl.

Bestellartikel, Lieferzeit auf Anfrage
Lieferzeit: 1 - 3 Werktage (Ausland)

Beschreibung

Bauplan "De Havilland Airco D.H. 2"

Militärflugzeuge WW I

Art. Nr. RCMP10032

Bitte beachten Sie dass der Plan aus den USA stammt und sämtliche Masse in Zoll geführt werden. Der Plan lässt sich jedoch recht einfach in mm umrechne da die meisten Masse bereits im Plan vermerkt sind. Es handelt sich bei dem Plan um keine billige Kopie sondern um einen sauberen Druck auf weißem Planpapier 90gr. Die Vorschaubilder zeigen die einzelnen Planteile

Die Pläne werden gerollt und nicht gefaltet geliefert. Dadurch haben sie keine hässlichen Falten im Plan.


Maßstab	1/5,5
Spannweite	ca. 1524 mm / 60 Zoll
Planherkunft	Model Airplane News
Designer / Konstrukteur	P. Beate
Anzahl Seiten	2
Plan 1	ca. 1462 x 910 mm (Druck auf 36" Papier weiss 90 gr)
Plan 2	ca. 1436 x 909 mm (Druck auf 36" Papier weiss 90 gr)
Plan 3
Plan 4
Maßeinheit	Zoll

Die Airco D.H.2 war ein Doppeldecker-Flugzeug des britischen Herstellers Airco und die zweite Konstruktion von Geoffrey de Havilland für dieses Unternehmen. Sie gilt als das erste erfolgreiche britische Jagdflugzeug des Ersten Weltkriegs.

Entwicklung

Diese Maschine war eine verkleinerte Version ihres zweisitzigen Vorgängers D.H.1 und als einsitziger Jagdaufklärer konstruiert. Bei geringeren Abmessungen war sie wie die D.H.1 ein zweistieliger Doppeldecker mit ungestaffelten, gleich großen stoffbespannten Holztragflächen, wobei alle Flächen mit Querrudern ausgestattet waren. Der Rumpf bestand aus einer unverkleideten Holzrahmenkonstruktion. Vier verstrebte Stahlrohre trugen Seitensteuer und Heckleitwerk. In der Gondel vorn nach links versetzt war ein Lewis-MG mit einem Trommelmagazin mit 47 Schuss montiert, in der Gondel waren Halterungen für vier Reservemagazine angebracht.

Durch die kleineren Abmessungen in Verbindung mit diversen Änderungen an der Aerodynamik war dieses Flugzeug strömungsgünstiger als die D.H.1, zudem war die D.H.2 im Verhältnis zur D.H.1 strukturell verstärkt und hatte eine stärkere Motorisierung – einen 9-Zylinder-Umlaufmotor Gnôme Monosoupape mit 74 kW (100 PS) – der wie schon beim Vorgänger auf einen Druckpropeller wirkte.

Einsatz

Der Erstflug des Prototyps D.H.2 (4732) erfolgte am 1. Juni 1915. Dieser wurde am 26. Juli 1915 an die Squadron 5 des R.F.C. in Frankreich zur Einsatzerprobung übergeben. Das Flugzeug kam jedoch am 9. August von einem Feindflug nicht mehr zurück, kurz darauf warf ein deutsches Flugzeug die Meldung ab, dass dessen Pilot Captain R. Maxwell-Pike verwundet gefangengenommen und dann im Lazarett seinen schweren Verletzungen erlegen war. Die Maschine hatte sich zwar bei der Notlandung überschlagen, konnte jedoch leicht beschädigt geborgen werden und lieferte der deutschen Seite die Möglichkeit, dessen Technik genau zu untersuchen; das bis dahin unbekannte Baumuster wurde jedoch irrtümlich aufgrund der Gitterrumpfbauweise als „Vickers-Typ“ identifiziert.

Dennoch wurde die Serienfertigung mit geringfügigen Änderungen – eine bewegliche MG-Aufhängung zentral vorn in der Gondel und modifizierter Treibstoffzuführung und Zusatztank an der oberen Tragfläche – aufgenommen, Ende Dezember erreichten die ersten Flugzeuge die Front in Frankreich. Am 10. Januar 1916 gingen die ersten Flugzeuges an die Squadron 24, die am 1. September 1915 unter dem Kommando von Major Lanoe Hawker aufgestellt worden war und bisher über einen buntgemischten Flugzeugbestand verfügte. Die Squadron sollte nun einheitlich auf D.H.2 umgerüstet werden und verlegte am 7. Februar mit zwölf Maschinen zum Fronteinsatz nach Frankreich, wo sie am 10. Februar den Flugplatz Bertangles im Somme-Abschnitt bezog.

Die noch ungeübten Piloten mussten zunächst die D.H.2 beherrschen lernen; sie drohte bedingt durch die ungünstige Schwerpunktlage und den Drall des Rotationsmotors bei Steuerungsfehlern außer Kontrolle zu geraten und abzutrudeln. Der relativ schwache Motor brachte das Flugzeug nur auf mäßige Geschwindigkeit und galt zudem als nicht besonders zuverlässig; als „Cylindricitis“ bezeichneten die Piloten spöttisch dessen chronische Pannenanfälligkeit[2]. Auch das Zielen mit der beweglichen und als „zu wacklig“ kritisierten Maschinengewehraufhängung machte Probleme, da der Pilot gleichzeitig das MG in Anschlag bringen und die Maschine steuern musste. Die Piloten arretierten das MG daher zentral nach vorn und richteten das Flugzeug direkt auf das Ziel aus. Der umständliche Magazinwechsel im Kampfeinsatz machte weitere Probleme, einige Piloten brachten daher sogar zwei MG im Rumpf an, um nach dem Verschuss der ersten 47 Schuss weiter feuerbereit zu sein. Hawker montierte daher mit seinem Mechaniker W.L. French zwei Munitionstrommeln zusammen, um das Nachladen zu beschleunigen, bis endlich auch die größeren 97-Schuss-Magazine geliefert wurden. Aus diesen Gründen lehnte der Royal Naval Air Service die Maschine zugunsten der Sopwith Pup ab, welche sich bereits in der Entwicklung befand.

So kam es erst am 19. März zu einem ersten Kampfeinsatz; dabei erwies sich die Maschine durch die hervorragende Sicht des Piloten, ihre Stabilität, Wendigkeit und Steigfähigkeit als erstklassiges Jagdflugzeug, das die bisher äußerst gefürchteten Fokker-E.III-Eindecker auf deutscher Seite auskurven und übersteigen konnte. Damit konnte das R.F.C. erstmals der deutsche Luftherrschaft über der Westfront etwas entgegensetzen: Am 2. April 1916 gelang über Bapaume der erste Abschuss eines Feindflugzeugs. Als die Staffel am 25. April einer von mehreren Fokkern bedrängten Formation von B.E.-Zweisitzern zu Hilfe eilte, gelang gar der Abschuss eines Fokker-Eindeckers. Inzwischen waren auch die Staffeln 29 und 32 mit D.H.2 ausgestattet, weitere Maschinen gingen an die Squadrons 5, 11 und 18. Hawker gab seinen Piloten die Devise: „Attack everything – Greift alles an!“[3] und so folgten weitere schwere Luftgefechte; das Tagebuch der Squadron verzeichnete zwischen dem 8. April 1916 und dem 25. Mai 1917 774 Kampfeinsätze und 44 Abschüsse. Im März griffen nun auch die 32. und im Mai die 29. Squadron mit D.H.2 in die Kämpfe ein. Besonderes Aufsehen erregte der Führer der Squadron 32 Major L.W.B. Rees, der am 1. Juli allein mit seiner D.H.2 eine Formation von zehn feindlichen Bombern angriff, ein Feindflugzeug abschoss und dann durch fortgesetzte hartnäckige Attacken die Formation aufsprengte, was ihm die Auszeichnung mit dem Victoria-Kreuz einbrachte. Auch James Mc Cudden – später mit 57 Abschüssen einer der erfolgreichsten Jagdflieger des Krieges – errang auf einer D.H.2 die ersten Luftsiege. Die D.H.2 trugen somit wesentlich dazu bei, dass die Alliierten im Juli 1916 zum Beginn der Somme-Schlacht die Luftüberlegenheit erringen konnten.

Airco D.H.2 im Leistungsvergleich

Name	Motorstärke	max. Geschwindigkeit	Startgewicht	MG	Gipfelhöhe
Fokker E.III	100 PS	140 km/h	610 kg	1	3600 m
Airco D.H.2	100 PS	150 km/h	654 kg	1	4.265 m
Nieuport 11	80 PS	156 km/h	480 kg	1	4.700 m
Albatros D.I (ab September 1916)	160 PS	175 km/h	898 kg	2	6000 m

Als aber im Herbst dieses Jahres die neu aufgestellten deutschen Jastas (Jagdstaffeln) mit ihren leistungsfähigen Albatros-D-I-, D-II- und Halberstadt-Jagdflugzeugen an der Front in die Kämpfe eingriffen, erwiesen sich die langsameren und von der Feuerkraft her unterlegenen britischen Druckschrauber (D.H.2, F.E.2b, F.E.8) als nicht mehr zeitgemäß. Bezeichnend für diese Wende im Kriegsgeschehen war der berühmte Luftkampf, in dem einer der zu diesem Zeitpunkt erfolgreichsten englischen Jagdflieger, Major L.G. Hawker (D.H.2 /5964), am 23. November 1916 den Tod fand: Er wurde nach langem Kurvenkampf, als er im Stechflug zu entkommen suchte, von Manfred Freiherr von Richthofen auf der viel schnelleren Albatros D II abgeschossen.

Auch der Einbau eines leistungsfähigeren Le-Rhône-Motors 9J mit 110 PS half nicht mehr: Ab März 1917 wurde die D.H.2 bei der Squadron 29 durch Nieuport 17 ersetzt, im Mai erhielt die Squadron 24 neue Airco D.H.5, und Ende Juni waren schließlich alle D.H.2 von der Westfront zurückgezogen. Lediglich bei der 111. Squadron in Palästina, bei der Squadron 47 in Mazedonien und in der Heimatverteidigung blieb die D.H.2 noch einige Zeit im Kampfeinsatz, bis auch deren „Gitterrümpfe“ an Trainingseinheiten abgegeben wurden.

Im Herbst 1918 wurden die D.H.2 endgültig von der RAF ausgemustert.

Einsatzverbände

5. Squadron RFC (Westfront)
11. Squadron RFC (Westfront)
18. Squadron RFC (Westfront)
24. Squadron RFC (Westfront)
29. Squadron RFC (Westfront)
32. Squadron RFC (Westfront)
47. Squadron RFC, 'A'-Flight (Mazedonien)
gemischte Squadron RFC/RNAS (Mazedonien)
111. Squadron RFC (Palästina)
Wing 5/14. Squadron RFC (Palästina)
X-Flight Akaba
6. Reserve-Squadron (England)
10. Reserve-Squadron (England)
15. Reserve-Squadron (England)
22. Training-Squadron (Ägypten)

Technische Daten

Kenngröße	Daten
Länge	7,68 m
Höhe	2,91 m
Flügelspannweite	8,61 m
Tragflügelfläche	23,18 m²
Antrieb	1 × Umlaufmotor Gnôme Monosoupape mit 74 kW (100 PS) einige Exemplare der letzten Baureihe: Le Rhône mit 81 kW (110 PS)
Höchstgeschwindigkeit	150 km/h
Steigleistung	ca. 11 Min. auf 1830 m
Dienstgipfelhöhe	4265 m
Reichweite	2 Std. 45 Min.
Besatzung	1 Pilot
Leermasse	428 kg
max. Startmasse	654 kg
Bewaffnung	1 × Lewis-MG 0.303 inch (7,7 mm)

Dieser Artikel basiert auf dem Artikel Airco D.H.2 aus der freien Enzyklopädie Wikipedia und steht unter der Doppellizenz GNU-Lizenz für freie Dokumentation und Creative Commons CC-BY-SA 3.0 Unported (Kurzfassung). In der Wikipedia ist eine Liste der Autoren verfügbar.

Sie erwerben lediglich einen geplotteten Bauplan zum Bau eines RC-Modellflugzeug. Der Kauf beinhaltet nicht die Rechte am Plan.

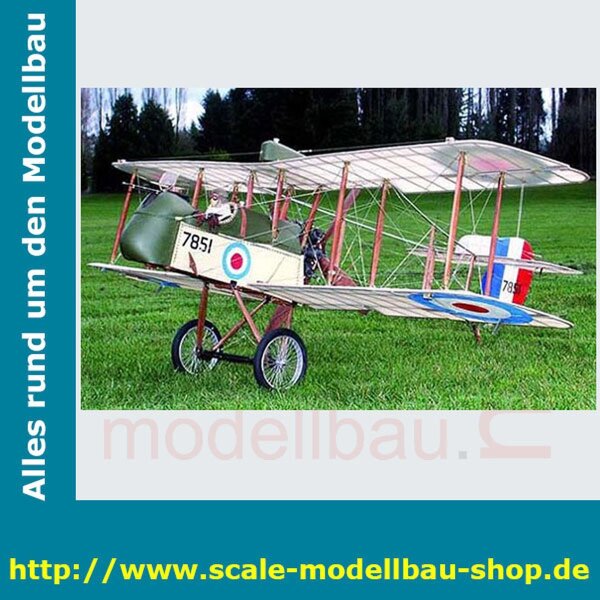

Die Bilder wurden uns freundlicherweise vom Lieferanten zur Verfügung gestellt. Bitte beachten Sie das Copyright. Sie stellen lediglich fertige Flugzeuge dar die mit dem Plan gebaut werden können. Bestandteil des Plans sind nicht die Flugzeuge sondern der Plan.
