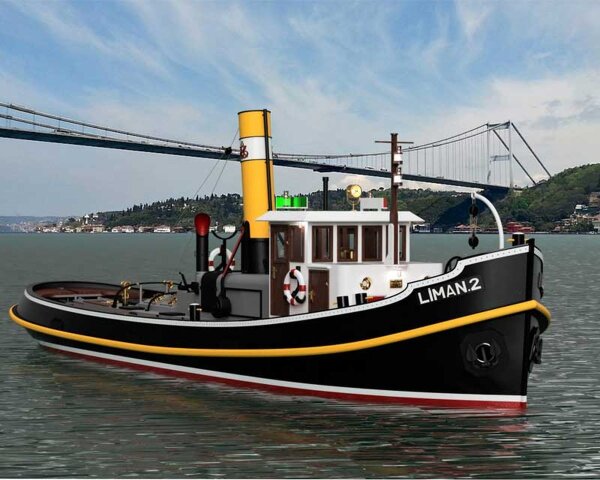

Liman 2 - Holzbausatz
Historischer Dampfschlepper im Maßstab 1:20
Die Istanbuler Hafengesellschaft beauftragte 1935 die niederländische Firma Kreber mit dem Bau des Schleppers Liman 2. Der Schlepper wurde bis 1988 ununterbrochen als Hafenschlepper eingesetzt und half größeren Schiffen beim Ein- und Auslaufen in den Hafen von Istanbul. Das Schiff wurde 1991 von einem Museum gekauft und restauriert. Angetrieben wurde der ca. 20 m lange und 50 Tonnen schwere Schlepper von einer Dampfmaschine mit 170 PS. Aktuell werden gelegendlich immer noch Ausflugsfahrten mit dem Dampfschlepper angeboten.
Quellen: RMK Museum Istanbul und RMK Werft
Der Bausatz ist aus Sperrholz mit Kiel und Spanten und Abachi-Beplankungsleisten ausgeführt. Die Aufbauten sind mit kompletter Inneneinrichtung aus lasergeschnittenen Holzteilen und Details im Resin-3D-Druck hergestellt. Mit dem im Bausatz enthaltenen Beleuchtungssatz kann das Modell mit LEDs sowohl intern als auch extern beleuchtet werden. Der Bausatz ist grundsätzlich als Standmodell konzipiert, für die Verwendung mit Antrieb und Fernbedienung auf dem Wasser aber durchaus geeignet. Eine Auflistung über das benötigte Zubehör für den Ausbau als schwimmfähiges RC-Modell findet man weiter unten. Der reichhaltige Beschlagsatz ist aus sehr detaillierten 3D-Resindruckteilen hergestellt.
Wir legen dem Bausatz eine gedruckte Bauanleitung mit deutscher Übersetzung der Texte und Stückliste samt ergänzenden Information bei. Die Bauanleitung und Stückliste in englischer Sprache von Türkmodel kann im Reiter "Dokumente" herunter geladen werden.
Technische Daten
Maßstab 1:20
Länge 1000 mm
Breite 250 mm
Höhe 276 mm
Für den Ausbau als RC Modell u.a. folgende Ergänzungen notwendig:
Artikel-Nr.
roF2201 Fernsteuerung min. 2 Kanäle
79054 Lenkservo
42253 Elektromotor MAX Power 650
42128 Entstörsatz
51022 Motorbefestigungsschrauben M3x10mm ro1443 Schiffwelle
ro1471 3-Blatt Schiffsschrauben 50 mm
63902 Kupplung 3,17/4mm.
67053 Fahrtregler
67069 Programmierbox für Fahrtregler
67518 T-Plug Stecker und Buchsen
667320 LiPo Akku 11,1V 5200 mAh oder
667253 Bleiakku 6V 3,4A (wird 2x in Reihe geschaltet benötigt) + Anschlussbuchsen ro4039
67521 Motoranschluss Stecker
67537 Kabel 2-adrig 1,5 qmm
Um die dem Bausatz beiliegende Beleuchtung über die Fernsteuerung zu schalten, ist fogendes Zubehör empfohlen:
Arikel-Nr.
62202 Duo Switch zum unabhängigen Schalten von 2 Verbrauchern oder
62204 Quadro Switch zum Schalten von von maximal 4 Verbrauchern
667522 BEC Stecker mit Kabel (VE2) wird 2x beim Duo Swich und 3x beim Quadro Switch benötigt.
Bitte beachten: Zum Schalten von Sonderfünktionen wird eine Fernsteuerung mit minimum 4 Kanälen benötigt. Zum Beispiel:
Artikel-Nr.
roF4076 6-Kanal Fernsteuerung Futaba T6L Sport RC-Set mit Sender und Empfänger
| Schwierigkeitsstufe Bau (1=sehr einfach ... 5=Experte) |
| 3 erfahren |
*** |
| Kategorie/Sparte |
| Standmodell |
|
| Funktionsmodell |
|
| Antrieb |
| Elektromotor |
|
| Abmessungen |
| Maßstab |
1:20 |
| Gesamtlänge |
1000 mm |
| Breite |
250 mm |
| Höhe |
276 mm |
| Konstruktion |
| Material Rumpf |
Holz |
| Material Aufbauten |
Holz |
| Rumpfbauweise |
Spanten |
