Bauplan North American F-100 Sabre Spannweite ca.1423 mm

Artikelnummer: RCMP40001

Kategorie: Baupläne Militärjets

29,19 €

inkl. 16% USt., zzgl. Versand

Bestellartikel. Lieferzeit kann abweichen. Bitte Lieferzeit anfragen
Beschreibung

Bauplan "North American F-100 Super Sabre"

Militärjets

Art. Nr. RCMP40001

Bitte beachten Sie dass der Plan aus den USA stammt und sämtliche Masse in Zoll geführt werden. Der Plan lässt sich jedoch recht einfach in mm umrechne da die meisten Masse bereits im Plan vermerkt sind. Es handelt sich bei dem Plan um keine billige Kopie sondern um einen sauberen Druck auf weißem Planpapier 90gr. Die Vorschaubilder zeigen die einzelnen Planteile

Die Pläne werden gerollt und nicht gefaltet geliefert. Dadurch haben sie keine hässlichen Falten im Plan.


Maßstab
Spannweite ca. 1422 mm / 56 Zoll
Planherkunft R/C Modeler Magazine
Designer / Konstrukteur Col. Art Johnson
Anzahl Seiten 4
Plan 1 ca. 1750 x 901 mm (Druck auf 36" Papier weiss 90 gr)
Plan 2 ca. 1651 x 886 mm (Druck auf 36" Papier weiss 90 gr)
Plan 3
Plan 4
Maßeinheit Zoll


Die North American F-100 Super Sabre war ein einstrahliges Kampfflugzeug aus US-amerikanischer Produktion, das zur Zeit des Kalten Krieges im Einsatz war. Sie gehörte zusammen mit der MiG-19 zur ersten Generation der Überschallkampfflugzeuge. Von der Bezeichnung F-100 leitete sich ihr Spitzname Hun (Hundred) ab; bei den Piloten war sie beliebt. Sie war außerdem langlebig und noch bis in die 1980er Jahre in der Türkei und in Dänemark im aktiven Dienst. F-100 bis F-110 bildeten die Century-Reihe.

Entwicklung und Einsatz

Sobald die Produktion der F-86 Sabre 1949 begonnen hatte, machte man sich Gedanken um einen Nachfolgetyp. Der Vorstand von North American Aviation beschloss, einen Überschalljäger zu bauen. Eine modifizierte F-86 befriedigte nicht, wie Versuche mit der F-86C und der Variante F-93A zeigten. Darum begann man völlig neu, nur die Grundkonzeption als Tiefdecker mit zentralem Lufteinlauf blieb erhalten. Die Tragflächen wurden mit 45° gepfeilt. Um Flügelverwindungsprobleme zu vermeiden, kamen die Querruder nach innen. Damit die Landegeschwindigkeit nicht unannehmbar hoch werden würde, kamen noch Vorflügel auf ganzer Länge dazu. Als Triebwerk wurde das Pratt & Whitney J57-7 mit Nachbrenner verwendet. Als Bewaffnung wurden vier 20-mm-Maschinenkanonen des Typs Pontiac M39 eingebaut, eine Weiterentwicklung der Mauser MG213-Revolverkanone.

Die erste Bestellung über zwei Vorserienexemplare YF-100A und 110 F-100A kam schon am 1. November 1951 und damit noch vor dem Erstflug, der am 25. Mai 1953 durch den US-Testpiloten George Welch auf der Edwards Air Force Base stattfand. Am 29. Oktober 1953 gelang Pete Everest mit der YF-100A in Salton Sea ein neuer Geschwindigkeitsweltrekord mit 1215,298 km/h. Schon im November 1953 wurden die ersten Serienmaschinen etwas vorzeitig in Dienst genommen. Im November 1954 bekamen alle 70 bis dahin gefertigten Maschinen Flugverbot, nachdem einige Flugzeuge in der Luft auseinandergebrochen waren. Der F-86-Konstrukteur Ed Schmued hatte schon vorher seine Bedenken angemeldet. Nach seiner Meinung besaß die F-100 durch den langen Rumpf und die kurzen Flügel nur eine unzureichende Richtungsstabilität. Die Maschine drohe in bestimmten Flugzuständen plötzlich zu taumeln. Ray Rice und die anderen Entscheidungsträger im Konstruktionsteam setzten sich gegenüber Ed Schmued durch. Der Rumpf der Serienmaschine F-100A wurde sogar noch verlängert und das Seitenleitwerk drastisch gekürzt, um eine möglichst hohe Fluggeschwindigkeit zu erreichen. Dies hatte eine fatale Auswirkung auf die Richtungsstabilität, so befand sich die Kugel des Wendezeigers nur dann in der Mitte, wenn er diese von rechts oder links passierte. Der Cheftestpilot George Welch verunglückte am 12. Oktober 1954 als erster mit der F-100A tödlich. Ein paar Wochen später ereignete sich der zweite Absturz und nur wenige Tage darauf der dritte. Die gekürzte Seitenflosse und der lange Rumpf führten zu einer Koppelung von Roll- und Giermomenten (Wende-Rollmoment). Das versetzte die Maschine in einen unkontrollierbaren Flugzustand. Dieser Effekt ist heute unter der Bezeichnung Trägheitskopplung bekannt und gefürchtet. Als Lösung mussten alle schon produzierten oder auf der Fertigungsstraße befindlichen Flugzeuge mit einer um 27 % größeren Seitenflosse versehen werden, gleichzeitig wurde die Spannweite um 66 cm erhöht. Damit konnte erst Anfang 1955 mit der Auslieferung neu begonnen werden.

Der rasante technische Fortschritt ließ die Maschinen schon bald veralten. Bereits ab 1958 gingen die A-Versionen an die Air National Guard oder wurden an die Republik China (Taiwan) abgegeben. Wegen der zu erwartenden raschen Überalterung hatte auch die deutsche Luftwaffe 1957 von einer Beschaffung der von den USA angebotenen F-100D abgesehen.

Die F-100B war eine vollständige Neukonstruktion mit YJ75-Triebwerk und wurde in YF-107 umbenannt.

Durch die Ablösung in der Jägerrolle wurde die F-100C als Jagdbomber weiterentwickelt und bekam Unterflügelstationen für Abwurfmunition. Dieses Flugzeug hatte auch eine Luftbetankungssonde und konnte als erste Version in der Luft aufgetankt werden. Am 20. August 1955 wurde mit einer C-Version durch den Testpiloten Horace A. Hanesder der erste absolute Geschwindigkeitsrekord nach den neuen Regeln für große Höhen von 1.323,09 km/h über der Mojave-Wüste erreicht, gleichzeitig war es der erste anerkannte Überschallweltrekord.

Die bedeutendste Version war die F-100D, sie hatte völlig neue Flügel mit geknickter Innenkante und konventionell nach außen verlegtem Querruder. Auch die Avionik wurde aufgerüstet mit einem Autopiloten und einem Bombenabwurfsystem, mit dem Atombomben auch im Tiefflug eingesetzt werden konnten.

Die einzige noch neu produzierte Variante war die zuerst TF-100C und später F-100F genannte Maschine. Es war eine zweisitzige Trainerversion, die aber voll kampftauglich war, obwohl nur zwei 20-mm-Kanonen eingebaut waren.

Ihre meisten Einsätze erlebte die ?Hun? im Vietnamkrieg, dort bewährte sie sich in vielen Aufgaben. Nachdem sie nochmals mit Elektronik und Funksprech und -navigation aufgerüstet wurde, wurde sie als Bomber, Jäger, Aufklärer, Wild Weasel und zur vorgeschobenen Beobachtung genutzt und aufgebraucht. Ab 1970 wurde die Hun durch die F-4 und F-111 ersetzt und an die Air National Guard abgegeben. Insgesamt gingen in Vietnam 243 F-100 verloren, davon 198 im Einsatz.

Viele außer Dienst gestellte Flugzeuge wurden zu unbemannten, ferngelenkten Drohnen (QF-100) umgebaut, die bei Waffentests als Ziel dienten. Andere wurden von der NASA als Testflugzeuge verwendet. Etwa 50 verbliebene Maschinen sind in Museen in Deutschland, Frankreich, England, der Türkei, den USA und anderen Ländern ausgestellt.

Technische Daten F-100D-75-NA

3-Seitenriss einer F-100D
F-100D-75-NA
Kenngröße Daten
Typ: einsitziger Jagdbomber
Länge: 14,36 m
Spannweite: 11,82 m
Flügelfläche: 35,77 m²
Höhe: 4,95 m
Leergewicht: 9.526 kg
Zuladung: 3.402 kg
Max. Startgewicht 15.800 kg
Triebwerk: Pratt & Whitney J57-P-21A Turbojet mit Nachbrennerund max. 7.689 kp Schub
Höchstgeschwindigkeit:
  • 1.390 km/h bzw. Mach 1,3 in 10.000 m Höhe
  • 1,239 km/h bzw. Mach 1,013 im Tiefflug
Anfangssteiggeschwindigkeit: 83,06 m/sek (ohne Außenlasten)
Dienstgipfelhöhe: 14.020 m
Reichweite:
  • 966 km
  • 2.494 km mit Zusatztanks

Bewaffnung

Interne Rohrwaffen
  • 4 × 20-mm-Revolver-Maschinenkanonen Pontiac M39A1 (T-160) mit je 200 Schuss
Kampfmittel bis zu 3.402 kg an vier Aufhängstationen
Luft-Luft-Lenkflugkörper
  • 2 × LAU-7/A-Startschienen für je 1 × Ford AIM-9B „Sidewinder“ ? infrarotgesteuerter selbstzielsuchender Kurzstrecken-Luft-Luft-Lenkflugkörper
Luft-Boden-Lenkwaffen
  • 2 × LAU-118-Starschienen für je 1 × Texas Instruments AGM-45A/B „Shrike“ ? selbstsuchender Radarbekämpfungsflugkörper
  • 2 × Martin-Marietta AGM-12B/C „Bullpup“ - funkgesteuerte Lenkflugkörper
Ungelenkte Luft-Boden-Raketen
  • 4 × LAU-3/A-Raketenwerfer für je 7 × ungelenkte ZUNI-Luft-Boden-Raketen; Kaliber 70 mm
Ungelenkte Bomben
  • 4 × Mark 82 LDGP (241 kg / 500-lb-Freifallbombe)
  • 4 × M117 (372 kg / 820-lb-Freifallbombe)
  • 1 × B28EX (taktische 350-kt-Atombombe)
  • 1 × Mk.7 taktische Atombombe
  • 1 × Mk.38 taktische Atombombe
  • 1 × Mk.43 taktische Atombombe
Externe Behälter
  • 2 × abwerfbare Zusatztanks für 1.000 Liter Kerosin





Dieser Artikel basiert auf dem Artikel Grumman_F6F aus der freien Enzyklopädie Wikipedia und steht unter der Doppellizenz GNU-Lizenz für freie Dokumentation und Creative Commons CC-BY-SA 3.0 Unported (Kurzfassung). In der Wikipedia ist eine Liste der Autoren verfügbar.


Sie erwerben lediglich einen geplotteten Bauplan zum Bau eines RC-Modellflugzeug. Der Kauf beinhaltet nicht die Rechte am Plan.

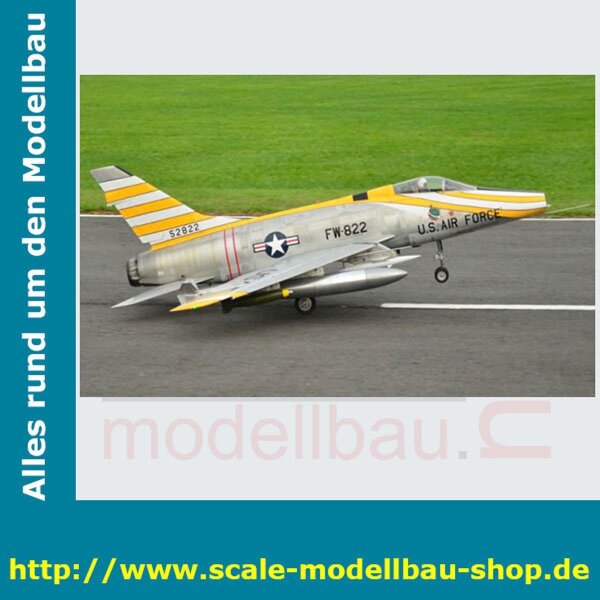

Die Bilder wurden uns freundlicherweise vom Lieferanten zur Verfügung gestellt. Bitte beachten Sie das Copyright. Sie stellen lediglich fertige Flugzeuge dar die mit dem Plan gebaut werden können. Bestandteil des Plans sind nicht die Flugzeuge sondern der Plan.
