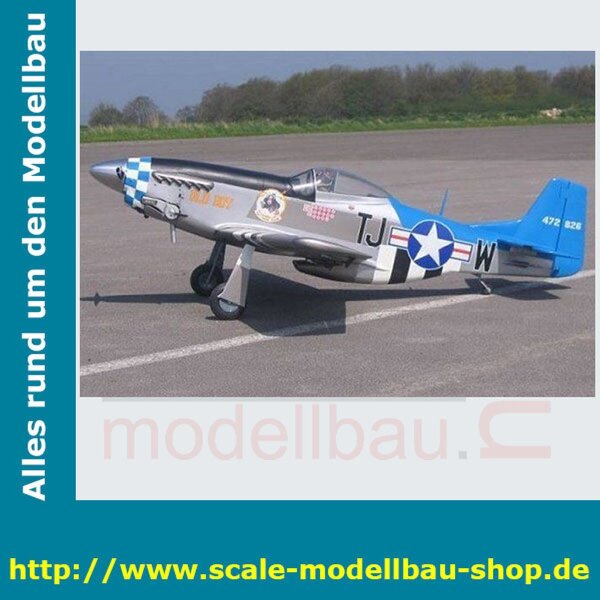

Bauplan "North American P-51 Mustang"
Militärflugzeuge WW II
Art. Nr. RCMP 00004
Bitte beachten Sie dass der Plan aus den USA stammt und sämtliche Masse in Zoll geführt werden. Der Plan lässt sich jedoch recht einfach in mm umrechne da die meisten Masse bereits im Plan vermerkt sind. Es handelt sich bei dem Plan um keine billige Kopie sondern um einen sauberen Druck auf weißem Planpapier 90gr. Die Vorschaubilder zeigen die einzelnen Planteile
Die Pläne werden gerollt und nicht gefaltet geliefert. Dadurch haben sie keine hässlichen Falten im Plan.
Maßstab
ca. 1/4
Spannweite
ca. 2489 mm / 98 Zoll
Planherkunft
Designer / Konstrukteur
Anzahl Seiten
4
Plan 1
ca. 2198 x 915 mm (Druck auf 36" Papier weiss 90 gr)
Plan 2
ca. 1333 x 915 mm (Druck auf 36" Papier weiss 90 gr)
Plan 3
ca. 1504 x 915 mm (Druck auf 36" Papier weiss 90 gr)
Plan 4
ca. 1688 x 915 mm (Druck auf 36" Papier weiss 90 gr)
Maßeinheit
Zoll
Die North American P-51 Mustang ist ein US-amerikanisches einmotoriges, einsitziges Ganzmetall-Jagdflugzeug des Zweiten Weltkriegs. Es wurde vor allem als Langstrecken-Begleitjäger für die Bomberverbände gegen das Deutsche Reich und Japan eingesetzt.
Das 1940 entwickelte Flugzeug besaß anfangs keine überragenden Flugleistungen, was sich jedoch mit dem Einbau eines englischen Hochleistungsmotors und weiteren Verbesserungen grundlegend änderte. Infolge der ausgezeichneten Flugleistungen und der äußerst hohen Reichweite gilt die Mustang als eines der besten Jagdflugzeuge des Zweiten Weltkrieges.
Geschichte
Planung und Entwicklung
Die Mustang entstand, als im Januar 1940 die für den Einkauf amerikanischer Waffen zuständige britische Beschaffungskommission bei der North American Aviation Company anfragte, ob sie das amerikanische Jagdflugzeug Curtiss P-40 für den britischen Bedarf in Lizenz produzieren dürfe. North American gab an, bereits einen verbesserten Nachfolgetyp zu planen. Es folgte eine britische Bestellung von 320 Maschinen des noch zu entwickelnden Typs NA-73. Sie wurde später auf 620 Stück erhöht. James H. „Dutch“ Kindelberger, Präsident der North American Aviation, beauftragte Edgar Schmued und den Chefingenieur Ray Rice mit der Konstruktion des neuen Musters. Nach 78.000 Arbeitsstunden und 127 Tage später rollte der Prototyp NA-73X am 9. September 1940 aus dem Hangar.
Ebenso wie die Curtiss P-40 von einem 1150 PS leistenden V-Motor Allison V-1710 angetrieben, absolvierte die NA-73 ihren Erstflug am 26. Oktober 1940. Die NA-73 besaß einen Düsenkühler mit wesentlich verringertem Luftwiderstand sowie Laminarflügel, die den Widerstand weiter verringerten. Dementsprechend war die NA-73, die von der Royal Air Force Mustang genannt wurde, wesentlich schneller als die P-40.
Das Aircraft and Armaments Experimental Establishment in Boscombe Down prüfte den neuen Typ ausgiebig und ließ eine Anzahl von Verbesserungen einführen. Bei den ersten ausgelieferten Flugzeugen wurde die schlechte Sicht beim Rollen auf dem Boden bemängelt. Dies beruhte auf dem steilen Winkel des Rumpfes, der langen Motorhaube und der stark verstrebten dreiteiligen Kabinenverglasung, die den Spitznamen „Gewächshaus“ trug. Die Sicht konnte später durch eine neue Malcolm-Hood genannte Plexiglashaube, die den Mittelteil ersetzte und die nach ihrem Erfinder Robert Malcolm benannt wurde, verbessert werden.[1]
Im Oktober 1940 gab die Royal Air Force eine Vorbestellung von 300 Mustangs I ab; im Juli 1941 zog die USAAF mit einer Bestellung über 150 P-51 nach. Statt mit Maschinengewehren sollten diese mit vier 20-mm-Kanonen mit jeweils 125 Schuss ausgerüstet sein, da es zu diesem Zeitpunkt in der US-Army noch nicht klar war, ob sich die Mustang als Jäger etablieren würde.[2] Erst die Ereignisse nach dem Kriegseintritt der USA und das Engagement von General Henry Arnold als Oberbefehlshaber der Air Force führten zur offiziellen Einführung der P-51 als US-amerikanisches Jagdflugzeug. Daraufhin wurden im Sommer 1942 die ersten 57 hergestellten Flugzeuge, die eigentlich an die Royal Air Force geliefert werden sollten, von der USAAF requiriert.[3]
Von der ersten Serienausführung P-51A wurden im August 1942 insgesamt 1200 Stück bestellt. Im März 1943 lief die Serienproduktion an. Aufgrund des Produktionswechsels auf das nächste Modell wurden von dem A-Modell nur 310 Stück hergestellt, von denen 50 nach England abgegeben wurden. Diese Ausführung war mit vier 12,7-mm-Maschinengewehren in den Tragflächen bewaffnet und hatte eine Maximalreichweite von etwa 1200 Kilometern. Noch vor dieser Bestellung wurden 500 Maschinen als Sturzkampfbomber bestellt, die später unter der Bezeichnung A-36 in den Dienst kamen.
Im Einsatz stellte sich heraus, dass die Höhenleistung des Allison-Motors äußerst unbefriedigend war und die ersten Muster als Jäger nicht überzeugten. Deswegen wurde ab Herbst 1942 damit begonnen, den englischen Hochleistungsmotor Rolls-Royce Merlin in dem Flugzeug zu testen. Die vielversprechenden Ergebnisse mündeten schließlich in dem Modell P-51B, das erstmals im Juni 1943 vom Band lief und von dem knapp 2000 Stück hergestellt wurden. Als Antrieb diente der bei Packard in Lizenz gebaute Motor Packard Merlin V-1650, der 1650 PS Startleistung erreichte. Mit dieser Konfiguration aus einem amerikanischen Flugzeugentwurf und einem englischen Motor verbesserten sich die Leistungsparameter deutlich und es entstand ein leistungsfähiges Jagdflugzeug. Neben der guten Aerodynamik und der Höchstgeschwindigkeit von 700 km/h überzeugte vor allem die hohe Reichweite, denn der Packard-Merlin-Motor verbrauchte mit 100-Oktan-Treibstoff bei einer Marschgeschwindigkeit von 420 km/h nur knapp 230 Liter pro Stunde.[4]
Nur wenige Monate später erfolgte der Rollout der fast baugleichen C-Version, von der im neuen Werk in Dallas insgesamt 1750 Stück gebaut wurden. Zusätzlich zu dem bestehenden internen Tank mit einer Kapazität von 700 Litern wurde im späteren Produktionsverlauf ein weiterer Tank mit 320 Litern Inhalt hinter dem Piloten im Rumpf verbaut, was die Reichweite bei Marschgeschwindigkeit auf 2000 Kilometer vergrößerte.[5] Zwar hatte dies negative Auswirkungen auf die Stabilität, jedoch war dies meist unerheblich, da dieser Tank (sowie auch zwei die Geschwindigkeit herabsetzenden Abwurftanks) bis zum Erreichen des Einsatzgebietes auf dem Festland leergeflogen war.
Die Hauptversion und die meistgebaute Ausführung war die P-51D, von der knapp 8000 Stück ab dem Frühjahr 1944 gebaut wurden. Die Hauptveränderungen bestanden im Einbau einer neuen Plexiglashaube – welche die Rundumsicht bedeutend verbesserte – und zwei zusätzlichen schweren Maschinengewehren. Für das innere MG-Paar standen je 380 Schuss zur Verfügung, für die äußeren zwei Paar jeweils 270 Schuss pro Waffe. Mit zusätzlichen zwei Abwurftanks, welche je 110 Gallonen (415 Liter) Treibstoff fassten, war eine Maximalreichweite von 3300 Kilometern möglich, was die mit Abstand höchste Reichweite aller einmotorigen alliierten Kampfflugzeuge war. Diese Version galt bei vielen als das beste Jagdflugzeug des Zweiten Weltkrieges.[6]
Einsatz im zweiten Weltkrieg
Die ersten Mustangs wurden im Mai 1942 bei der Royal Air Force in Dienst gestellt und hatten ihre ersten Kampfeinsätze im August.[7] Aufgrund der schlechten Höhenleistung des ursprünglichen Motors wurde die P-51 vorerst aber nicht als Jagdflugzeug eingesetzt, sondern als schneller Jagdbomber und als Aufklärungsflugzeug in niedrigen Höhen.
Erst die ab November 1943 in England stationierten B- und C-Modelle wurden als Jagdflugzeuge eingesetzt. Es waren die ersten Langstrecken-Begleitjäger der USAAF, die schwere Bomber der 8. US-Air Force zu Zielen tief im Deutschen Reich eskortieren konnten. Merlin-Mustangs mit ihren ausgezeichneten Flugleistungen wurden in immer größerer Zahl eingesetzt und verdrängten die zuvor als Begleitjäger eingesetzten Lockheed P-38 und Republic P-47 fast völlig aus dieser Rolle. Hauptvorteile der Mustang waren große Reichweite, hohe Geschwindigkeit sowie gute Manövrierfähigkeit im Hochgeschwindigkeitsbereich und in großer Höhe. Im Mai 1944 begann die Umrüstung auf die verbesserte P-51D. Mit zwei Abwurftanks, die von 65 auf 110 Gallonen vergrößert wurden, waren die P-51 nunmehr in der Lage, jeden Punkt im Deutschen Reich zu erreichen.
Im Zweiten Weltkrieg wurde die Mustang fast ausschließlich als Jagdflugzeug, Jagdbomber und Aufklärungsflugzeug, die A-36 auch als Sturzkampfflugzeug eingesetzt. Aufgrund zahlenmäßiger Überlegenheit und besserer Ausbildung ihrer Piloten errangen die Alliierten mit der North American P-51 Mustang und anderen Flugzeugtypen bis Ende 1944 endgültig die Luftherrschaft. Alleine in Europa absolvierten die P-51 fast 214.000 Einsätze, bei denen sie knapp 5000 gegnerische Flugzeuge abschossen und 4100 am Boden zerstörten.[8] Die 8. US-Air Force verlor im Einsatz insgesamt 2200 P-51 (im Kampf und durch andere Ursachen, Totalverluste).[9] Einige der P-51 konnten durch die Deutschen flugtauglich erbeutet, oder wieder flugtauglich gemacht werden und wurden vom Versuchsverband Ob.d.L eingesetzt.
Auch bei der US-Bomberoffensive gegen Japan 1944/45 wurden Mustangs als Begleitjäger der Boeing B-29 eingesetzt. Den in großen Höhen leistungsschwächeren Gegnern war die Mustang weit überlegen.
Einsatz nach dem Zweiten Weltkrieg
Um ein Kampfflugzeug mit noch größerer Reichweite zu erhalten, konstruierte North American mit dem zweimotorigen Jäger Twin Mustang ein zweisitziges Doppelrumpfflugzeug, angelehnt an die P-51. Es war eine eigenständige Entwicklung, die man aufgrund der offensichtlichen Ähnlichkeit fälschlicherweise für den Zusammenbau zweier Mustang-Rümpfe halten konnte.[10] Die F-82 wurde später im Korea-Krieg als Langstrecken-Jäger und als Nachtjäger eingesetzt.
Nationalchina erhielt 1945 P-51C/D der USAAF, die bis zum Rückzug nach Formosa im chinesischen Bürgerkrieg eingesetzt wurden.
Mit der Einführung des neues Klassifizierungssystems der 1947 als unabhängige Teilstreitkraft aus der USAAF entstandenen United States Air Force wurde die P-51 („Pursuit", wörtlich übersetzt: Verfolgungsflugzeug) in F-51 (Fighter = Kämpfer) umbenannt. Für den Koreakrieg wurde die F-51 reaktiviert, weil sie als einziges Propellerflugzeug sofort und in großen Stückzahlen zur Verfügung stand. In Japan hatte die USAF noch mehr als hundert F-51 „auf Halde“. Staffeln, denen man mittlerweile Lockheed F-80-Düsenjäger zugeteilt hatte, rüsteten wieder auf ihre alten Propellermaschinen um. Eingesetzt wurde die Mustang zur Erdkampfunterstützung mit Bordwaffen, Napalm, Bomben und Raketen. Allerdings erlitten die Mustangs sehr hohe Verluste, so gingen im für die Mustang verlustreichsten Monat April 1951 alleine 25 Maschinen durch Bodenabwehr verloren.[11]
Die Schweizer Luftwaffe (Flugwaffe) kaufte 1948 aus US-Beständen 130 gebrauchte Mustangs zu einem Preis von 4000 US-Dollar pro Maschine. Die Mustangs sollten bis 1950 die Lücke bis zur Einführung der ersten Strahljäger vom Typ De Havilland D.H.100 Vampire schließen. Die leistungsfähigen Maschinen waren zunächst bei den Piloten sehr beliebt, da sie kaum mit den alten Messerschmitt- und Morane-Jagdflugzeugen zu vergleichen waren. Es kam aber immer öfter zu Unfällen, die auf strukturelle Schwächen und den Verschleiß der gebrauchten Maschinen zurückzuführen waren. Die letzten Mustangs wurden 1957 ausgemustert, einige fanden aber ihren Weg in Museen und private Sammlungen.
Israel kaufte 1951 25 P-51D von Schweden und 1955 einige von Italien. Diese wurden 1956 in der Sueskrise eingesetzt. Dabei gingen neun Mustangs verloren. Danach wurden sie nur noch zum Training eingesetzt.
Für den Einsatz im Vietnamkrieg wurden von der Firma Cavalier Aircraft Corporation Vorschläge für Jagdbomber mit Kolbenmotoren oder Propellerturbinen-Antrieb gemacht, aber nicht mehr aufgegriffen. Propellermaschinen waren nach Ansicht der US Air Force nicht mehr als Primärwaffe geeignet. Dennoch wurden auch noch im Vietnamkrieg Propellermaschinen des Typs Douglas A-1 Skyraider erfolgreich eingesetzt.
Trotzdem wurde die Mustang in vielen – vor allem lateinamerikanischen – Ländern teilweise bis in die 1980er-Jahre eingesetzt. 1969 setzten El Salvador und Honduras Mustangs im sogenannten Fußballkrieg ein. Die letzten Mustangs wurden 1984 in der Dominikanischen Republik ausrangiert. Sie waren 1960 ursprünglich an die Exilkubaner geliefert worden, aber bei deren Aktion in der Schweinebucht nicht eingesetzt worden. Die letzten Exemplare wurden von Museen und privaten Piloten aufgekauft.
Versionen
NA-73X - von NAA entwickelter Prototyp mit 1100-PS-Allison V-1710-F3R, Bewaffnung von vier 12,7-mm- und vier 7,7-mm-MGs nicht eingebaut.
Mustang Mk I (NA-73) - Motor V-1710-F3R, 1150 PS; Bewaffnung je vier 12,7-mm- und 7,92-mm-MGs, 320 für die Royal Air Force gebaut.
XP-51 - Bezeichnung für die 4. und die 10. NA-73, die an die USAAF zur Erprobung gingen.
Mustang Mk I (NA-83)- NA-73 mit geringfügigen Verbesserungen, 300 für die RAF gebaut. Eine Maschine wurde mit dem Rolls-Royce Merlin 61 ausgerüstet. Zwei Maschinen wurden mit dem Merlin 65 als Mustang Mk X ausgerüstet, diese hatten den Lufteinlauf unter der Propellernabe.
Mustang IA (NA-91) - 93 nach dem Leih- und Pachtgesetz an die RAF gelieferte Mustang IA, Bewaffnung mit vier 20-mm-Hispano-Kanonen.
P-51 (NA-91) - 57 von der USAAF zurückbehaltene Mustang IA.
A-36A (NA-97) - Sturzbomber-Version der Mustang I mit hydraulisch betätigten Sturzflugbremsen und 1325-PS-Allison V-1710-87 (F21R). Bewaffnung mit zwei 12,7-mm-MGs im Rumpf und vier in den Flügeln sowie zwei Unterflügelstationen für je eine 227-kg-Bombe. Erst als „Apache“, dann als „Invader“ und schließlich als „Mustang“ bezeichnet. 500 gebaut, drei an die RAF geliefert.
P-51A (NA-99) - Motor Allison V-1710-81, Bewaffnung mit vier 12,7-mm-MGs und zwei Unterflügelstationen für je eine 227-kg-Bombe. 310 gebaut, 50 davon an die RAF als Mustang Mk II geliefert.
XP-51B (NA-101, ursprünglich XP-78) - Umbau von zwei P-51A, Ausrüstung mit 1450-PS-Packard-Merlin V-1650-3.
P-51B (NA-102/104) - Serienversion der XP-51B mit 1620-PS-Motor V-1650-3, Bewaffnung vier 12,7-mm-Browning MG53-2 und zwei Unterflügelstationen für je eine 227-kg-Bombe (NA-104 je 407 kg). 1988 bei NAA in Inglewood (Kalifornien) gebaut, 274 als Mustang III an die RAF geliefert.
P-51C (NA-103/111) - 1695-PS-Motor V-1650-7, 1750 in Dallas (Texas) gebaut. 626 P-51C wurden, ebenfalls als Mustang Mk III, an die RAF geliefert. Ausrüstung der Mustang III mit der „Malcolm-Haube“ zur besseren Sicht, die auch bei vielen P-51B/C der USAAF nachgerüstet wurde.
XP-51D (NA-106) - Umbau von zwei P-51B mit Vollsichtkanzel und sechs 12,7-mm-MGs.
P-51D (NA-109/111/122/124) - Serienversion der XP-51D mit 1685-PS-V-1650-7, Bewaffnung mit sechs 12,7-mm-MGs, ab dem Produktionsblock 25 Unterflügelhalterungen für vier 12,7-cm-HVAR-Raketen. 6502 in Inglewood und 1454 in Dallas gebaut, 280 als Mustang Mk IV an die RAF geliefert. Ab 1948 als F-51D bezeichnet.
TP-51D - zweisitzige Trainerversion, zehn in Dallas gebaut, sowie aus Umbau von P-51D entstanden
ETF-51D - Umbau einer TF-51D, Ausrüstung mit Fanghaken zur Landung auf Flugzeugträgern
P-51E - Bezeichnung für in Dallas gebaute P-51D, nicht genutzt.
XP-51F (NA-105) - Leichtbau-Version mit V-1650-7 und vier 12,7-mm-MGs, drei gebaut, eine davon an die RAF geliefert.
XP-51G (NA-105) - Leichtbau-Version ähnlich der XP-51F mit 1675-PS-Merlin 145M und fünfblätterigem Rotol-Propeller.
P-51H (NA-126) - Leichtbau-Version mit V-1650-9A und sechs 12,7-mm-MGs. 555 gebaut, 1445 Exemplare (NA-129) storniert.
XP-51J (NA-105) - Leichtbau-Version ähnlich der XP-51F mit 1720-PS-Allison V-1710-119, zwei gebaut.
P-51K (NA-111) - in Dallas gebaute P-51D mit Aeroproducts-Propeller. 1500 gebaut, 594 an die RAF als Mustang Mk IVA' geliefert.
P-51L (NA-129) - P-51H mit V-1650-11, Bestellung von 1700 bei Kriegsende storniert.
P-51M (NA-124) - in Dallas gebaute Version der P-51H mit V-1650-9A. Eine gebaut, Bestellung von 1628 bei Kriegsende storniert.
F-6A - Aufklärer-Version der P-51. Ausrüstung von 57 P-51 mit zwei K24-Kameras im Rumpf.
F-6B - Aufklärer-Version der P-51A. Ausrüstung von 35 P-51A mit zwei K24-Kameras im Rumpf.
F-6C - Aufklärer-Version der P-51B/C. Ausrüstung von 71 P-51B und 20 P-51C mit zwei K24-Kameras oder je einer K17- und K22-Kamera.
F-6D - Aufklärer-Version der P-51D, 136 in Dallas gebaut, später FP-51D, ab 1948 RF-51D. Umbau einiger Flugzeuge zu zweisitzigen TRF-51D.
F-6K - Aufklärer-Version der P-51K, 163 in Dallas gebaut, später FP-51K, ab 1948 RF-51K.
CA-17 Mustang Mk 20 - in Australien zusammengesetzte P-51D mit V-1650-3-Motor, 80 fertiggestellt, 20 als Ersatzteilträger genutzt.
CA-17 Mustang Mk 21 - australischer Lizenzbau der P-51D mit V-1650-7.
CA-17 Mustang Mk 22 - Aufklärungsversion der Mk 21.
CA-17 Mustang Mk 23 - australische P-51D mit Rolls-Royce Merlin 66 oder 70, 120 Mk 21/22/23 wurden gebaut.
Cavalier 2000 - Zivilumrüstung der P-51D.
Cavalier F-51 - Umrüstung von neun F-51D und zwei TF-51D 1967 mit erhöhten Außenlasten; sieben F-51D und zwei TF-51D wurden an Bolivien geliefert.
Cavalier Mustang II - Jagdbomber-Version mit neuer Avionik und V-1650-724A, elf gebaut, fünf 1968 für El Salvador, sechs 1972/73 für Indonesien.
Cavalier Turbo Mustang III - Jagdbomber-Prototyp mit Rolls-Royce Dart-510-Propellerturbine.
Cavalier Enforcer - Umbau der Turbo Mustang III durch Piper Aircraft mit Lycoming T55-L-9-Propellerturbine.
Kenngröße
Daten P-51D
Länge
9,82 m
Spannweite
11,28 m
Höhe
4,16 m
Antrieb
ein 12-Zylinder-V-Motor Packard-Merlin V-1650-7
Höchstgeschwindigkeit
703 km/h auf (7.620 m)
Marschgeschwindigkeit
523 km/h auf (3.048 m)
Reichweite
1.500 km bei 630 km/h in 7.600 m (ohne Abwurftanks)
Besatzung
1
Dienstgipfelhöhe
12.500 m
Leermasse
3.450 kg
Flugmasse
5.260 kg
Bewaffnung
sechs .50-Browning MG53-2,
Kenngröße
Daten P-51H
Länge
10,16 m
Spannweite
11,28 m
Höhe
4,16 m
Antrieb
ein 12-Zylinder-V-Motor Packard-Merlin V-1650-9A
Höchstgeschwindigkeit
714 km/h bei 1.524 m, 745 km/h auf 4.572 m und 784 km/h auf 7.620 m
Marschgeschwindigkeit
Reichweite
1.200 km bei 570 km/h in 3.000 m (ohne Abwurftanks)
Besatzung
1
Dienstgipfelhöhe
12.594 m
Leermasse
3.194 kg
Flugmasse
4.309 kg normal und 5.217 kg max
Bewaffnung
sechs .50-Browning MG53-2,
