Bauplan Messerschmitt ME-323 Gigant Spannweite ca. 3170 mm

Bauplan Messerschmitt ME-323 Gigant Spannweite ca. 3170 mm

Artikelnummer: RCMP00082
Kategorie: Baupläne Militärflugzeuge WW II
Hersteller: RC Model Plans USA

39,95 €

inkl. 19% USt. , zzgl.

Bestellartikel, Lieferzeit auf Anfrage
Lieferstatus: ca. 1-3 Werktage wenn lagernd
Lieferzeit: 1 - 3 Werktage (Ausland)

Beschreibung

Bauplan "Messerschmitt ME-323 Gigant "

Militärflugzeuge WW-II

Art. Nr. RCMP00082

Bitte beachten Sie dass der Plan aus den USA stammt und sämtliche Masse in Zoll geführt werden. Der Plan lässt sich jedoch recht einfach in mm umrechne da die meisten Masse bereits im Plan vermerkt sind. Es handelt sich bei dem Plan um keine billige Kopie sondern um einen sauberen Druck auf weißem Planpapier 90gr. Die Vorschaubilder zeigen die einzelnen Planteile

Die Pläne werden gerollt und nicht gefaltet geliefert. Dadurch haben sie keine hässlichen Falten im Plan.


Maßstab	1/17,5
Spannweite	ca. 3170 mm / 125 Zoll
Planherkunft	VTH.
Designer / Konstrukteur	Klaus Nietzer
Anzahl Seiten	3
Plan 1	ca.1200 x 849 mm (Druck auf 36" Papier weiss 90 gr)
Plan 2	ca.1199 x 814 mm (Druck auf 36" Papier weiss 90 gr)
Plan 3	ca.1196 x 886 mm (Druck auf 36" Papier weiss 90 gr)
Plan 4
Maßeinheit	cm

Die Me 323 „Gigant“ war ein Transportflugzeug der deutschen Luftwaffe.

Sie war die zunächst mit vier, dann mit sechs Motoren ausgerüstete Weiterentwicklung des schweren Lastenseglers Me 321 und das größte landgestützte Transportflugzeug des Zweiten Weltkrieges. Konstrukteur war Josef Fröhlich.

Bau und Einsatz

Am 20. Januar 1942 erfolgte der Erstflug der Me 323 in viermotoriger Ausführung. Viermotorige Maschinen der Serien A, B und C wurden in kleinsten Stückzahlen gebaut. Die ersten sechsmotorigen Serienmaschinen Me 323 D-1 wurden ab September 1942 von den Produktionsstätten Leipheim und Obertraubling ausgeliefert, gefolgt von der Me 323 D-2 mit Zweiblattluftschrauben und der Me 323 D-6 mit stärkerer Abwehrbewaffnung. Die Me 323 E-1 und E-2 hatten stärkere Motoren und eine verstärkte Abwehrbewaffnung. Die Fertigung in Leipheim und Obertraubling lief im April 1944 aus. Wahrscheinlich wurden noch einige Me 323 F, eine leicht verbesserte Version der E-Serie, bei der Luftschiffbau Zeppelin GmbH in Friedrichshafen gebaut. Die Zeichnungen der F-Version waren am 6. Juli 1943 bei Messerschmitt fertiggestellt und dann den Zeppelin-Werken übergeben worden. 1943 war beschlossen worden, die Fertigung der Me 323 in die Zeppelin-Werke nach Friedrichshafen zu verlegen.

Eingesetzt wurden die Maschinen ab November 1942 bei der I./KG z.b.V. (zur besonderen Verwendung) 323 im Mittelmeerraum zum Nachschubtransport für die in Nordafrika kämpfenden deutschen und italienischen Truppen. Das geschah häufig in größeren Gruppen von bis zu 100 Maschinen (zusammen mit Ju 52/3m), die von Bf 110 begleitet wurden. Da die alliierten Luftstreitkräfte in diesem Gebiet im Laufe der Monate die Luftüberlegenheit errangen, kam es zu teilweise schweren Verlusten. So wurden allein am 22. April 1943 14 Me 323 eines Betriebsstofftransports bei Cap Bon abgeschossen.[1]
Bis zum September 1943 erfolgten die Einsätze im Mittelmeerraum. Dabei gingen etwa 65 Me 323 verloren, weitere 25 wurden beschädigt. Die Besatzungen waren bei Abschüssen über dem Mittelmeer meist rettungslos verloren. Ab Oktober 1943 wurde das Transportgeschwader 5 an die Ostfront verlegt. Dort wurden auch die mit zusätzlichen Waffenständen versehenden Nachfolgeversion Me 323 E-1 eingesetzt.

Als Starthilfe bei Überlaststarts mit Nutzlasten von bis zu 22 Tonnen – statt der 11 Tonnen normalerweise vorgesehener – Nutzlast wurden unter anderem Starthilfsraketen oder eine Heinkel He 111 Z (die Zwilling genannte fünfmotorige Doppelrumpfausführung der He 111) verwendet.

Ein Konstruktionsproblem waren die hoch montierten Triebwerke: Im Falle eines Durchstartens wirkte die gesteigerte Zugkraft der Motoren auf die Gesamtkonstruktion und drückte die Flugzeugnase nach unten. Dies führte bei Landeabbrüchen mehrfach zum Absturz.[2][3]

Serien-Bauzahlen der Me 323 bis 30. April 1944[4]:
Typ Leipheim Obertraubling SUMME
D-1 21 32 53
D-2 1 33 34
D-6 25 30 55
E-1 46 10 56
SUMME 93 105 198

Versuchsmuster und weitere Pläne

Die ursprüngliche Planung für die Me 323 sah den Bau von 15 Versuchsmustern (V1-V15, W.-Nr. 800-814) vor (für die V1 sind keine Unterlagen zu finden). Die Ausrüstung der Flugzeuge sollte weitgehend mit französischen Motoren erfolgen, wobei die V2, V5 und V6 mit vier Motoren ausgerüstet werden sollten, der Rest mit sechs Motoren. Ausnahmen waren die V13 mit vier Alfa-Romeo-Motoren und die V14 mit Jumo-211-J-Motoren.[5] Ob tatsächlich alle Versuchsmuster gebaut wurden, lässt sich nicht nachweisen. Bei der V16 (W.-Nr. 160001, DU+QZ) handelt es sich um den Prototyp für die F-Serie. Die V18 war die W.-Nr. 130027. Sie wurde unter anderem bei der Erprobungsstelle Rechlin für den Abwurf von Versuchskörpern bei der Erprobung von Hochgeschwindigkeits-Bremsschirmen eingesetzt.[6] Eine Me 323 wurde als Me 323 WT (WT für Waffenträger) mit schwerster Luftabwehrbewaffnung gebaut. Diese Maschine sollte keine Fracht fliegen, sondern Me-323-Transportflugzeuge begleiten und mit ihren vielen MG-Ständen im Rumpf und auf den Tragflächen Feuerschutz gegen angreifende feindliche Jäger bieten.

Bei Zeppelin in Friedrichshafen wurde 1943 die Z Me 323 G (Z für Zeppelin) entworfen. Sie sollte eine Mindest-Nutzlast von 12,7 Tonnen tragen können. Im Mai 1944 legte die Firma den Entwurf für die Z Me 323 H für 16,2 Tonnen Mindest-Nutzlast vor. Das Jägernotprogramm beendete den Bau der Messerschmitt Gigant.

Verbleib

Von den etwa 300 produzierten Me 323 gibt es bisher nur ein wiederentdecktes Exemplar, das etwa fünf Kilometer von der nordsardinischen Küste entfernt bei La Maddalena in etwa 100 Metern Wassertiefe liegt. Es wurde am 26. Juli 1943 durch ein britisches Flugzeug abgeschossen und ist noch relativ gut erhalten

Technische Daten

ME-323 D1

Flügelspannweite: 55,24 m
Länge: 28,50 m
Höhe: 9,60 m
Flügelfläche: 300,50 m²
Rüstmasse: 27.000 kg
Nutzlast: 11.000 kg
Startmasse: 43.000 kg
Triebwerk: sechs luftgekühlte 14-Zylinder-Sternmotoren Gnome-Rhône 14N 48/49 mit je 1180 PS (868 kW) Startleistung
Höchstgeschwindigkeit: 250 km/h
Reisegeschwindigkeit: 210 km/h
Steigzeit auf 4.000 m Höhe: 35 min
praktische Gipfelhöhe: 4.700 m
Reichweite:
normal 700 km
maximal 1.100 km
Bewaffnung: fünf 7,92-mm-Maschinengewehre MG 15
optional weitere 7,92-mm- oder 13-mm-MG in Seitenfenstern
Besatzung: fünf Mann

ME-323 E

Flügelspannweite: 55,24 m
Länge: 28,50 m
Höhe: 8,00 m
Flügelfläche: 300,50 m²

Leergewicht: 29.600 kg
Startmasse: 45.000 kg
Triebwerke: sechs Sternmotoren Gnôme-Rhône 14R mit je 870 kW (1.180 PS)
Höchstgeschwindigkeit: 285 km/h

Gipfelhöhe: 4.800 m
Reichweite: normal 1.095 km
Bewaffnung: fünf Maschinengewehre Typ 131 13 mm
zwei zusätzliche Waffentürme im Rumpf mit 20-mm-MG 151/20 oder 13-mm-MG 131
Besatzung: fünf bis sieben Mann

Dieser Artikel basiert auf dem Artikel Messerschmitt Me-323 aus der freien Enzyklopädie Wikipedia und steht unter der Doppellizenz GNU-Lizenz für freie Dokumentation und Creative Commons CC-BY-SA 3.0 Unported (Kurzfassung). In der Wikipedia ist eine Liste der Autoren verfügbar.

Sie erwerben lediglich einen geplotteten Bauplan zum Bau eines RC-Modellflugzeug. Der Kauf beinhaltet nicht die Rechte am Plan.

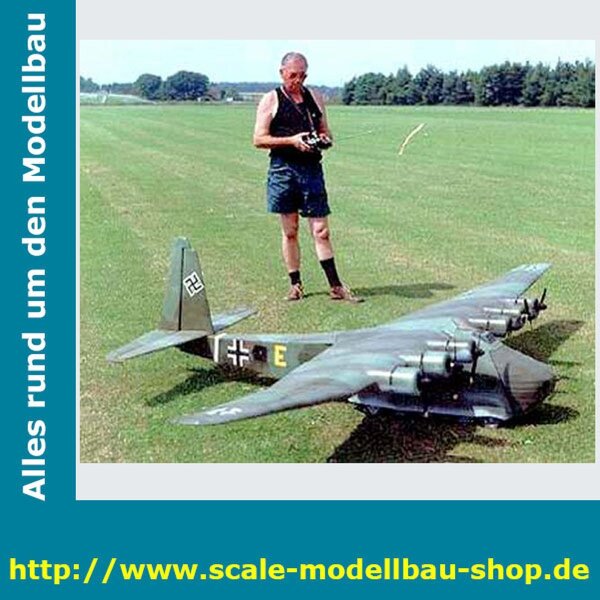

Die Bilder wurden uns freundlicherweise vom Lieferanten zur Verfügung gestellt. Bitte beachten Sie das Copyright. Sie stellen lediglich fertige Flugzeuge dar die mit dem Plan gebaut werden können. Bestandteil des Plans sind nicht die Flugzeuge sondern der Plan.
