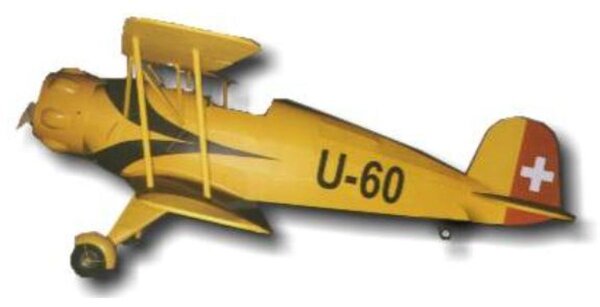

Bücker 133 Jungmeister Best.-Nr. 1348/00
Das Modell der Bü 133 C im Maßstab 1:6 ist für den Elektroantrieb durch Motoren der Baureihe 600 und höher mit Getriebe konzipiert. Als Flugakku sollten 10-12 Zellen der Kapazität 1,7-2,0 Ah Verwendung finden.
In dieser Ausführung können mit dem Modell Bü 133 C Loopings aus waagerechtem Flug, Rollen, trudeln und Rückenflug geflogen werden. Starts und Landungen sind problemlos.
Da die Bü 133 kein allzu schnelles Modell sein soll, wurde während der Konstruktion von Anfang an ein Getriebeantrieb vorgesehen. Um auf ausreichende Eingangsleistung zu kommen, wurde der Antrieb für 10-12 Zellen konstruiert. Bei der Verwendung unserer neuen Zahnradsätze (3,54 und 4,0:1) und Einsatz recht einfacher Motoren können sich die Flugleistungen sehen lassen.
Besonders empfehlenswert zeigt sich der Speed 600 Race 8,4 V mit Getriebe 3,54:1 und 12 Zellen. Mit unserem Carbon Elektro Propeller 10,5x7? bringt diese Kombination ca. 8200 U/min auf die Welle bei einer Stromaufnahme von ca. 18,5 A (Spitze) und 1250 g Standschub! Dies entspricht einer Eingangsleistung von ca. 250 Watt.
Da dieser Motor einen für diese Motorgröße atypischen Lagerbunt von Ø 11 mm hat, bieten wir auch einen Zwischenring an, der eine Einwandfreie Montage in unsere Getriebe ermöglicht. Wie der Motor auf Linkslauf zu bringen ist, schildert die Bauanleitung zu der Bü 133. Bereits mit diesem Antrieb ist einfacher Kunstflug möglich (Basisfiguren). Natürlich verträgt der Jungmeister mehr Leistung. Der Raum für eigene Experimente mit stärkeren Antrieben ist riesig groß - sie sollen aber fast ohne Ausnahme ein Getriebe mit einbeziehen. Die voluminöse Motorhaube erlaubt auch einen eleganten Einbau von z.B. Zahnriemen-Getriebe - Die Motorattrappe lässt die Geräte schön verschwinden. Nach eigenem Ermessen können auch Verbrennungsmotoren eingesetzt werden. Ein Zweitakter mit einem Hubraum von ca. 4-5 ccm oder ein Viertakter von ca. 6,5 ccm kommen in Frage.
Durch ihre Flugeigenschaften ähnelt die kleine Jungmeister sehr stark ihrem Vorbild und bringt dem erfahrenen Piloten schöne Flugerlebnisse.
Die Steuerung erfolgt über Seitenruder, Höhenruder, Querruder und Motor. Die Querruder befinden sich an Ober- und Unterflügel und sind durch eine Stange gekoppelt. Microservos zur Steuerung der Querruder befinden sich in der unteren Tragfläche.
Inhalt Baukasten:
Ausführliche Bauanleitung, detaillierte Baupläne mit RC Einbau, GfK-Rumpf und eine GfK-Motorhaube mit wirklichkeitsgetreuer Andeutung der Blech-Stoßfugen, Tragflächenrohbau in klassischer Balsaholz-Bauweise, rohbaufertiges Höhen- und Seitenleitwerk aus Balsa in Stegbauweise, ABS-Tiefziehteile (Sternmotor-Attrappe, Kotflügel, Auspuffrohre, Windschutzscheibe, Cockpit), vorgebogene Drahtteile für Fahrwerk und Baldachin, Stanzteile aus Sperrholz, Räder, Kleinteile und Dekorbogen.
Technische Daten
| Spannweite |
ca. 1.100 mm |
| Länge |
ca. 1.008 mm |
| Tragflächeninhalt |
ca. 35,63 dm² |
| HLW Inhalt |
ca. 5,39 dm² |
| Gesamt Flächeninhalt |
ca. 41,01 dm² |
| Fluggewicht (12 Zellen) |
ca. 2.300 g |
| Fluggewicht lipo |
ca. 2.200 g |
| Gesamtflächenbelastung |
ca 53,65 g/dm² |
| Flächenbelastung (Flügel) |
ca 61,75 g/dm² |
|
RC-Funktionen
- Höhenruder
- Querruder
- Seitenruder
- Motorsteuerung
empfohlene Antriebe
| actro CL6 |
Best.-Nr. 700106 |
| actronic 40 bec |
Best.-Nr. 700251 |
| Luftschraube 10,5 x 8 " |
Best.-Nr. 722858 |
| Akku 4s Lipo |
|
| oder |
|
| actro 12-5 |
Best.-Nr. 700205 |
| actronic 40 bec |
Best.-Nr. 700251 |
| Luftschraube 12 x 7 " |
Best.-Nr. 722636 |
| Akku 4s Lipo |
|
|
Ersatzteile
| Gfk - Rumpf |
Best.-Nr. 134802 |
| Gfk Motorhaube |
Best.-Nr. 134803 |
| Tragflächensatz oben |
Best.-Nr. 134805 |
| Tragflächensatz unten |
Best.-Nr. 134806 |
| Gfk Motorspant |
Best.-Nr. 700288 |
|
|
